Bailey Steel Bridge panel

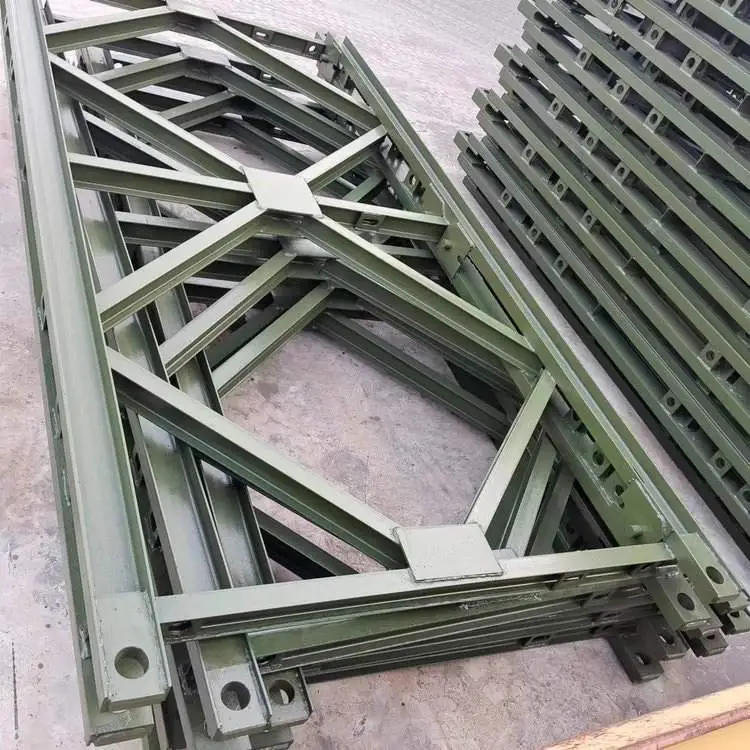

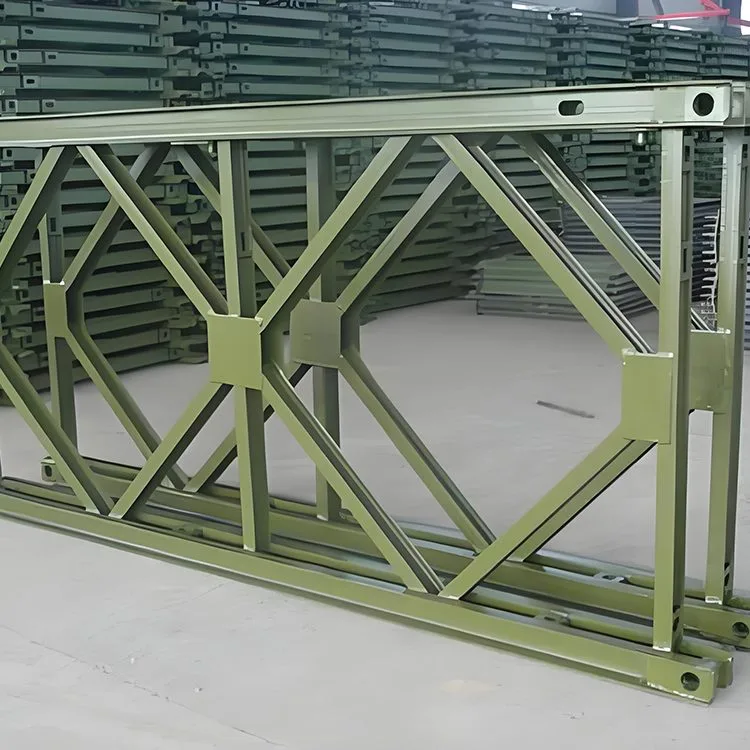

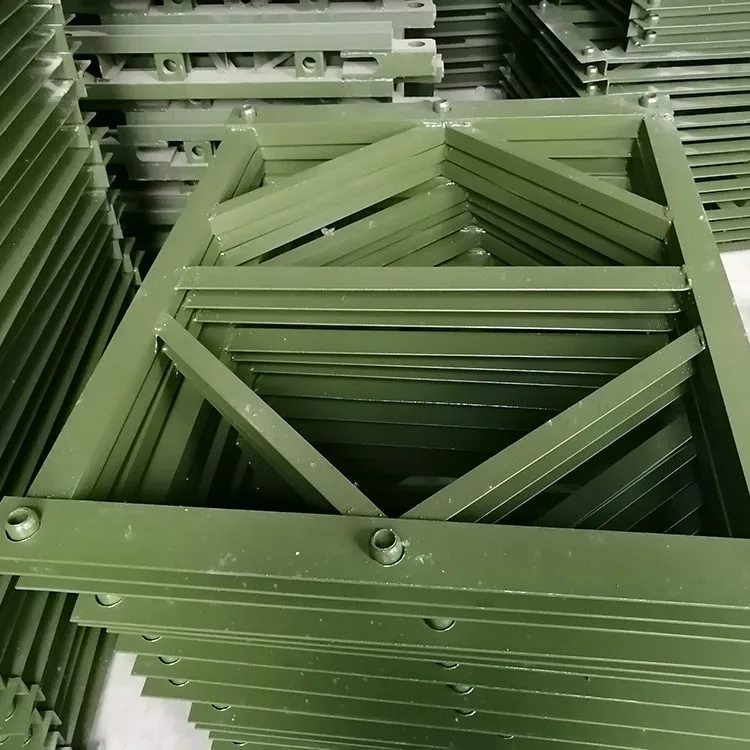

A Bailey Steel Bridge panelt általában felső és alsó húrokkal, függőleges alkatrészekkel és átlós alkatrészekkel hegesztik. A felső és alsó húrok tetején apa és anya csatlakozások találhatók, amelyek általában csapfuratokkal vannak felszerelve a konzolok csatlakoztatásához. Mindegyik húr két 10. számú csatornás acélból áll, amelyek egymásnak vannak kapcsolva. Az alsó húron általában több acéllemez van, amelyekre kerek lyukakat hegesztettek. A csavarlyukak a felső és az alsó húrok belsejében helyezkednek el, és az erősítő húrok és a kétrétegű rácsozat összekötésére szolgálnak. A felső húr belsejében négy csavarlyuk található, amelyek a tartókeret csatlakoztatására szolgálnak. A középen lévő két furat két vagy több rácsossor összekötésére szolgál ugyanazon a keresztmetszeten belül, a két végén lévő két furat pedig a keresztmetszetek összekötésére szolgál. Ha több sor Bailey hídszakaszt használnak gerendaként vagy oszlopként, tartókereteket alkalmaznak a felső és alsó szakaszok közötti illesztések megerősítésére. Az építési folyamat során hetente ellenőrizni kell a Bailey-híd egyes szakaszaiban a csavarok meghúzottságát, az alkatrészek korróziós állapotát és a csapok tömítettségét, és szükség szerint módosítani kell.

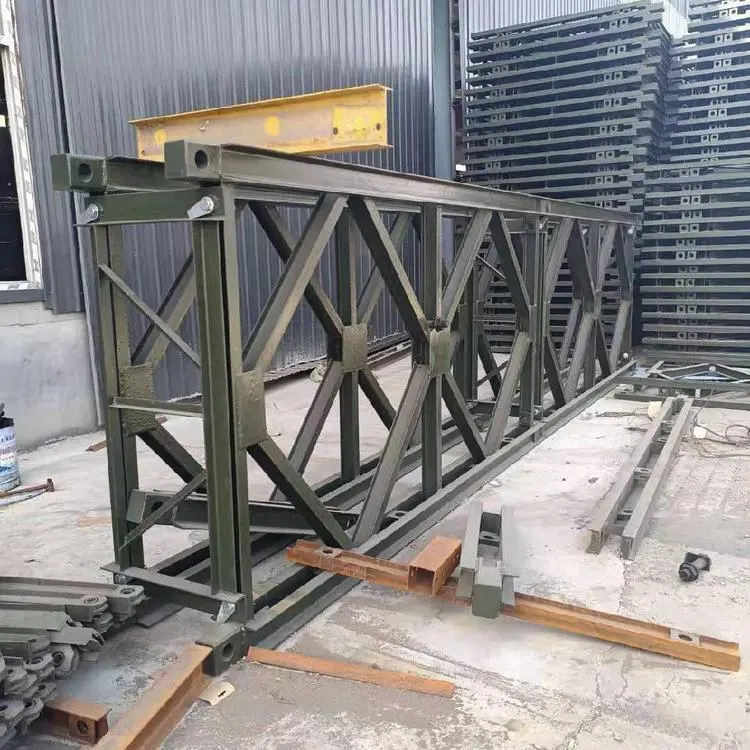

A Bailey Steel Bridge panelek kiterjesztése és csatlakoztatása után vízszintesen vagy függőlegesen is elhelyezhetők gerendaként vagy oszlopként. A különböző összeszerelési módok szerint két típus létezik: keretoszlopok és toronyoszlopok. Ha három vagy négy rácsos födémet párhuzamosan helyezünk el és tartókeretekkel összekötjük, a kialakított oszlop keretoszlop. Ha négy rácsos panelt egymáshoz képest 90 fokos szögben elhelyezünk, és sarokmerevítőkkel és tartókeretekkel összekötjük, a kapott oszlop egy toronyoszlop.

Alkalmazási forgatókönyvek

A Bailey Steel Bridge Panel használható autópálya hidakhoz, portáldarukhoz, vezetőgerendákhoz, hídépítő gépekhez, felfüggesztő platformokhoz stb. A Bailey rácsos kombinált portáldaru előregyártott autópálya acél hídelemekkel van összeszerelve a portálvázhoz. Fesztávja és oszlopmagassága állítható, így alkalmazkodik a különböző munkaterületekhez. Széles körben alkalmazzák építési projektekben, mint például autópályák, vasutak, önkormányzati munkák, épületek és vízvédelem, valamint előregyártott alkatrészek emelése és mozgatása hídépítési tárolótelepeken, valamint nagy gerendák szállítása hídpillérek mellett.
